ストレートエキセンリックギヤサーボプレス(SDE シリーズ)
- ハイトルクサーボ駆動・伝達系を搭載し、直感的な操作方式を備えます。簡単な設定で、生産ラインに素早く導入可能です。超ハイテン材加工に最適化した機種です。
- 3 段式構造をタイロッドで締結し、高剛性なフレームを実現します。
- 自動化設備との組合せが容易な為、利便性を向上できます。
- 高知能化サーボ制御、及び省エネの特性を合わせ持ち、
- CO2 を削減します。
- エキセンギア駆動は、ストロークの長い絞り加工をはじめ、プレス成形作業各種に適します。大型高速プレスタンデムライン。
|
型番 |
SDE2-400 |
SDE2-600 |
SDE2-800 |
SDE2-1000 |
SDE2-1200 |
|||
|
加圧能力 |
kN |
4000 |
6000 |
8000 |
10000 |
12000 |
||
|
ストローク長さ |
mm |
600 |
600 |
800 |
800 |
800 |
||
|
無負荷ストローク数 |
SPM |
~30 |
~30 |
~25 |
~25 |
~25 |
||
|
能力発生位置 |
mm |
13 |
13 |
13 |
13 |
13 |
||
|
ダイハイト |
mm |
700 |
800 |
1000 |
1000 |
1100 |
||
|
スライド調節量 |
mm |
300 |
400 |
500 |
500 |
500 |
||
|
スライド寸法 |
1 |
mm |
2500x1400 |
2500x1550 |
2800x1700 |
3100x1700 |
3400x1700 |
|
|
2 |
2800x1400 |
2800x1550 |
3100x1700 |
3400x1700 |
3700x1700 |
|||
|
3 |
3100x1400 |
3100x1550 |
3400x1700 |
3700x1700 |
4000x1700 |
|||
|
4 |
3400x1400 |
3400x1550 |
3700x1700 |
4000x1700 |
4300x1700 |
|||
|
ボルスタ寸法 |
1 |
mm |
2500x1400 |
2500x1550 |
2800x1700 |
3100x1700 |
3400x1700 |
|
|
2 |
2800x1400 |
2800x1550 |
3100x1700 |
3400x1700 |
3700x1700 |
|||
|
3 |
3100x1400 |
3100x1550 |
3400x1700 |
3700x1700 |
4000x1700 |
|||
|
4 |
3400x1400 |
3400x1550 |
3700x1700 |
4000x1700 |
4300x1700 |
|||
|
ボルスタ厚さ |
mm |
180 |
250 |
250 |
250 |
300 |
||
|
サイドオープニンク |
固定式ボルスタ |
FB × UD |
mm |
1200x600 |
1350x700 |
1500x900 |
1500x900 |
1500x1000 |
|
ムービングボルスタ(前後) |
1200x600 |
1350x700 |
1500x900 |
1500x900 |
1500x1000 |
|||
|
ムービングボルスタ(左右) |
1700x800 |
1850x900 |
2000x1100 |
2000x1100 |
2000x1200 |
|||
|
最大上型懸垂質量 |
Ton |
5 |
6 |
7 |
7 |
8 |
||
|
供給空気圧力 |
MPa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
||
|
作業面高さ |
固定式ボルスタ |
mm |
850 |
850 |
850 |
850 |
850 |
|
|
ムービングボルスタ |
660 |
660 |
660 |
740 |
740 |
|||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
kN |
600 |
1000 |
1200 |
1500 |
1500 |
||
|
ストローク長さ |
mm |
200 |
200 |
220 |
220 |
220 |
||
|
高さ調節量 |
mm |
200 |
200 |
220 |
220 |
220 |
||
|
ダイクッションパッド面積 |
1 |
mm |
2000x900 |
2000x950 |
2300x1300 |
2600x1300 |
2900x1300 |
|
|
2 |
2300x900 |
2300x950 |
2600x1300 |
2900x1300 |
3200x1300 |
|||
|
3 |
2600x900 |
2600x950 |
2900x1300 |
3200x1300 |
3500x1300 |
|||
|
4 |
2900x900 |
2900x950 |
3200x1300 |
3500x1300 |
3800x1300 |
|||
|
型番 |
SDE4-400 |
SDE4-500 |
SDE4-600 |
SDE4-800 |
SDE4-1000 |
|||
|
加圧能力 |
kN |
4000 |
5000 |
6000 |
8000 |
10000 |
||
|
ストローク長さ |
mm |
600 |
600 |
600 |
800 |
800 |
||
|
無負荷ストローク数 |
SPM |
~30 |
~30 |
~30 |
~25 |
~20 |
||
|
能力発生位置 |
mm |
13 |
13 |
13 |
13 |
13 |
||
|
ダイハイト |
mm |
700 |
800 |
800 |
1000 |
1000 |
||
|
スライド調節量 |
mm |
300 |
400 |
400 |
400 |
400 |
||
|
スライド寸法 |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
2800×2200 |
3100×2200 |
|
|
2 |
2800×2000 |
2800×2000 |
2800×2000 |
3100×2200 |
3400×2200 |
|||
|
3 |
3100×2000 |
3100×2000 |
3100×2000 |
3400×2200 |
3700×2200 |
|||
|
4 |
3400×2000 |
3400×2000 |
3400×2000 |
3700×2200 |
4000×2200 |
|||
|
ボルスタ寸法 |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
2800×2200 |
3100×2200 |
|
|
2 |
2800×2000 |
2800×2000 |
2800×2000 |
3100×2200 |
3400×2200 |
|||
|
3 |
3100×2000 |
3100×2000 |
3100×2000 |
3400×2200 |
3700×2200 |
|||
|
4 |
3400×2000 |
3400×2000 |
3400×2000 |
3700×2200 |
4000×2200 |
|||
|
ボルスタ厚さ |
mm |
180 |
180 |
250 |
250 |
250 |
||
|
サイドオープニンク |
固定式ボルスタ |
FB × UD |
mm |
1800×600 |
1800×700 |
1800×700 |
2000×900 |
2000×900 |
|
ムービングボルスタ(前後) |
1800×600 |
1800×700 |
1800×700 |
2000×900 |
2000×900 |
|||
|
ムービングボルスタ(左右) |
2300×800 |
2300×900 |
2300×900 |
2500×1100 |
2500×1100 |
|||
|
最大上型懸垂質量 |
Ton |
8 |
8 |
9 |
10 |
10 |
||
|
供給空気圧力 |
MPa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
||
|
作業面高さ |
固定式ボルスタ |
mm |
660 |
660 |
660 |
660 |
740 |
|
|
ムービングボルスタ |
||||||||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
kN |
600 |
800 |
1000 |
1200* |
1500 |
||
|
ストローク長さ |
mm |
200 |
200 |
200 |
220 |
220 |
||
|
高さ調節量 |
mm |
200 |
200 |
200 |
220 |
220 |
||
|
ダイクッションパッド面積 |
1 |
mm |
2000×1300 |
2000×1300 |
2000×1300 |
2300×1500 |
2600×1500 |
|
|
2 |
2300×1300 |
2300×1300 |
2300×1300 |
2600×1500 |
2900×1500 |
|||
|
3 |
2600×1300 |
2600×1300 |
2600×1300 |
2900×1500 |
3200×1500 |
|||
|
4 |
2900×1300 |
2900×1300 |
2900×1300 |
3200×1500 |
3500×1500 |
|||
|
型番 |
SDE4-1200 |
SDE4-1600 |
SDE4-2000 |
SDE4-2400 |
|||
|
加圧能力 |
kN |
12000 |
16000 |
20000 |
24000 |
||
|
ストローク長さ |
mm |
800 |
800 |
900 |
1000 |
||
|
無負荷ストローク数 |
SPM |
~20 |
~20 |
~20 |
~20 |
||
|
能力発生位置 |
mm |
13 |
13 |
13 |
13 |
||
|
ダイハイト |
mm |
1100 |
1200 |
1300 |
1400 |
||
|
スライド調節量 |
mm |
500 |
500 |
600 |
600 |
||
|
スライド寸法 |
1 |
mm |
3400×2200 |
3400×2200 |
4000×2200 |
4000×2200 |
|
|
2 |
3700×2200 |
3700×2200 |
4300×2200 |
4300×2200 |
|||
|
3 |
4000×2200 |
4000×2200 |
4600×2200 |
4600×2200 |
|||
|
4 |
4300×2200 |
4300×2200 |
4900×2200 |
4900×2200 |
|||
|
ボルスタ寸法 |
1 |
mm |
3400×2200 |
3400×2200 |
4000×2200 |
4000×2200 |
|
|
2 |
3700×2200 |
3700×2200 |
4300×2200 |
4300×2200 |
|||
|
3 |
4000×2200 |
4000×2200 |
4600×2200 |
4600×2200 |
|||
|
4 |
4300×2200 |
4300×2200 |
4900×2200 |
4900×2200 |
|||
|
ボルスタ厚さ |
mm |
300 |
300 |
300 |
300 |
||
|
サイドオープニング |
固定式ボルスタ |
FB × UD |
mm |
2000×1000 |
2000×1100 |
2000×1200 |
2000×1300 |
|
ムービングボルスタ(前後) |
2000×1000 |
2000×1100 |
2000×1200 |
2000×1300 |
|||
|
ムービングボルスタ(左右) |
2500×1200 |
2500×1300 |
2500×1400 |
2500×1500 |
|||
|
最大上型懸垂質量 |
Ton |
11 |
13 |
15 |
20 |
||
|
供給空気圧力 |
MPa |
0.6 |
0.6 |
0.6 |
0.6 |
||
|
作業面高さ |
固定式ボルスタ |
mm |
740 |
740 |
740 |
740 |
|
|
ムービングボルスタ |
|||||||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
kN |
1500 |
2000 |
2400 |
3000 |
||
|
ストローク長さ |
mm |
220 |
220 |
220 |
250 |
||
|
高さ調節量 |
mm |
220 |
220 |
220 |
250 |
||
|
ダイクッションパッド面積 |
1 |
mm |
2900×1500 |
2900×1500 |
3500×1500 |
3500×1500 |
|
|
2 |
3200×1500 |
3200×1500 |
3800×1500 |
3800×1500 |
|||
|
3 |
3500×1500 |
3500×1500 |
4100×1500 |
4100×1500 |
|||
|
4 |
3800×1500 |
3800×1500 |
4400×1500 |
4400×1500 |
|||
** SDE4-800-1用ダイクッション能力は1000kNのみ。
※ 仕様・規格は予告無しに変更することがあります。ご了承下さい。
|
型番 |
SDE2-440 |
SDE2-660 |
SDE2-880 |
SDE2-1100 |
SDE2-1320 |
|||
|
加圧能力 |
U.S. ton |
440 |
660 |
880 |
1100 |
1320 |
||
|
ストローク長さ |
in |
23.62 |
23.62 |
31.50 |
31.50 |
31.50 |
||
|
無負荷ストローク数 |
SPM |
~30 |
~30 |
~25 |
~25 |
~25 |
||
|
能力発生位置 |
in |
0.51 |
0.51 |
0.51 |
0.51 |
0.51 |
||
|
ダイハイト |
in |
27.56 |
31.50 |
39.37 |
39.37 |
43.31 |
||
|
スライド調節量 |
in |
11.81 |
15.75 |
19.69 |
19.69 |
19.69 |
||
|
スライド寸法 |
1 |
in |
98.43x55.12 |
98.43x61.02 |
110.24x66.93 |
122.05x66.93 |
133.86x66.93 |
|
|
2 |
110.24x55.12 |
110.24x61.02 |
122.05x66.93 |
133.86x66.93 |
145.67x66.93 |
|||
|
3 |
122.05x55.12 |
122.05x61.02 |
133.86x66.93 |
145.67x66.93 |
157.48x66.93 |
|||
|
4 |
133.86x55.12 |
133.86x61.02 |
145.67x66.93 |
157.48x66.93 |
169.29x66.93 |
|||
|
ボルスタ寸法 |
1 |
in |
98.43x55.12 |
98.43x61.02 |
110.24x66.93 |
122.05x66.93 |
133.86x66.93 |
|
|
2 |
110.24x55.12 |
110.24x61.02 |
122.05x66.93 |
133.86x66.93 |
145.67x66.93 |
|||
|
3 |
122.05x55.12 |
122.05x61.02 |
133.86x66.93 |
145.67x66.93 |
157.48x66.93 |
|||
|
4 |
133.86x55.12 |
133.86x61.02 |
145.67x66.93 |
157.48x66.93 |
169.29x66.93 |
|||
|
ボルスタ厚さ |
in |
7.09 |
9.84 |
9.84 |
9.84 |
11.81 |
||
|
サイドオープニンク |
固定式ボルスタ |
FB × UD |
in |
47.24x23.62 |
53.15x27.56 |
59.06x35.43 |
59.06x35.43 |
59.06x39.37 |
|
ムービングボルスタ(前後) |
47.24x23.62 |
53.15x27.56 |
59.06x35.43 |
59.06x35.43 |
59.06x39.37 |
|||
|
ムービングボルスタ(左右) |
66.93x31.50 |
72.83x35.43 |
78.74x43.31 |
78.74x43.31 |
78.43x47.24 |
|||
|
最大上型懸垂質量 |
LBS |
11023 |
13228 |
15432 |
15432 |
17637 |
||
|
供給空気圧力 |
PSI |
71 |
71 |
71 |
71 |
71 |
||
|
作業面高さ |
固定式ボルスタ |
in |
33.46 |
33.46 |
33.46 |
33.46 |
33.46 |
|
|
ムービングボルスタ |
25.98 |
25.98 |
25.98 |
29.13 |
29.13 |
|||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
U.S. ton |
66 |
110 |
132 |
165 |
165 |
||
|
ストローク長さ |
in |
7.87 |
7.87 |
8.66 |
8.66 |
8.66 |
||
|
高さ調節量 |
in |
7.87 |
7.87 |
8.66 |
8.66 |
8.66 |
||
|
ダイクッションパッド面積 |
1 |
in |
78.74x35.43 |
7.874x37.40 |
90.55x51.18 |
102.36x51.18 |
114.17x51.18 |
|
|
2 |
90.55x35.43 |
90.55x37.40 |
102.36x51.18 |
114.17x51.18 |
125.98x51.18 |
|||
|
3 |
102.36x35.43 |
102.36x37.40 |
114.17x51.18 |
125.98x51.18 |
137.80x51.18 |
|||
|
4 |
114.17x35.43 |
114.17x37.40 |
125.98x51.18 |
137.80x51.18 |
149.61x51.18 |
|||
|
型番 |
SDE4-440 |
SDE4-550 |
SDE4-660 |
SDE4-880 |
SDE4-1100 |
|||
|
加圧能力 |
U.S. ton |
440 |
550 |
660 |
880 |
1100 |
||
|
ストローク長さ |
in |
23.62 |
23.62 |
23.62 |
31.50 |
31.50 |
||
|
無負荷ストローク数 |
SPM |
~30 |
~30 |
~30 |
~25 |
~20 |
||
|
能力発生位置 |
in |
0.51 |
0.51 |
0.51 |
0.51 |
0.51 |
||
|
ダイハイト |
in |
27.56 |
31.50 |
31.50 |
39.37 |
39.37 |
||
|
スライド調節量 |
in |
11.81 |
15.75 |
15.75 |
15.75 |
15.75 |
||
|
スライド寸法 |
1 |
in |
98.43x78.74 |
98.43x78.74 |
98.43x78.74 |
110.24x86.61 |
122.05x86.61 |
|
|
2 |
110.24x78.74 |
110.24x78.74 |
110.24x78.74 |
122.05x86.61 |
133.86x86.61 |
|||
|
3 |
122.05x78.74 |
122.05x78.74 |
122.05x78.74 |
133.86x86.61 |
145.67x86.61 |
|||
|
4 |
133.86x78.74 |
133.86x78.74 |
133.86x78.74 |
145.67x86.61 |
157.48x86.61 |
|||
|
ボルスタ寸法 |
1 |
in |
98.43x78.74 |
98.43x78.74 |
98.43x78.74 |
110.24x86.61 |
122.05x86.61 |
|
|
2 |
110.24x78.74 |
110.24x78.74 |
110.24x78.74 |
122.05x86.61 |
133.86x86.61 |
|||
|
3 |
122.05x78.74 |
122.05x78.74 |
122.05x78.74 |
133.86x86.61 |
145.67x86.61 |
|||
|
4 |
133.86x78.74 |
133.86x78.74 |
133.86x78.74 |
145.67x86.61 |
157.48x86.61 |
|||
|
ボルスタ厚さ |
in |
7.09 |
7.09 |
9.84 |
9.84 |
9.84 |
||
|
サイドオープニンク |
固定式ボルスタ |
FB × UD |
in |
70.87x23.62 |
70.87x27.56 |
70.87x27.56 |
78.74x35.43 |
78.74x35.43 |
|
ムービングボルスタ(前後) |
70.87x23.62 |
70.87x27.56 |
70.87x27.56 |
78.74x35.43 |
78.74x35.43 |
|||
|
ムービングボルスタ(左右) |
90.55x31.50 |
90.55x35.43 |
90.55x35.43 |
98.43x43.31 |
98.43x43.31 |
|||
|
最大上型懸垂質量 |
LBS |
17636 |
17636 |
19841 |
22046 |
22046 |
||
|
供給空気圧力 |
PSI |
71 |
71 |
71 |
71 |
71 |
||
|
作業面高さ |
固定式ボルスタ |
in |
25.98 |
25.98 |
25.98 |
25.98 |
29.13 |
|
|
ムービングボルスタ |
||||||||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
U.S. ton |
66 |
88 |
110 |
132* |
165 |
||
|
ストローク長さ |
in |
7.87 |
7.87 |
7.87 |
8.66 |
8.66 |
||
|
高さ調節量 |
in |
7.87 |
7.87 |
7.87 |
8.66 |
8.66 |
||
|
ダイクッションパッド面積 |
1 |
in x in |
78.74x51.18 |
78.74x51.18 |
78.74x51.18 |
90.55x59.06 |
102.36x59.06 |
|
|
2 |
90.55x51.18 |
90.55x51.18 |
90.55x51.18 |
102.36x59.06 |
114.17x59.06 |
|||
|
3 |
102.36x51.18 |
102.36x51.18 |
102.36x51.18 |
114.17x59.06 |
125.98x59.06 |
|||
|
4 |
114.17x51.18 |
114.17x51.18 |
114.17x51.18 |
125.98x59.06 |
137.80x59.06 |
|||
|
型番 |
SDE4-1320 |
SDE4-1760 |
SDE4-2200 |
SDE4-2640 |
|||
|
加圧能力 |
U.S. ton |
1320 |
1760 |
2200 |
2640 |
||
|
ストローク長さ |
in |
31.50 |
31.50 |
35.43 |
39.37 |
||
|
無負荷ストローク数 |
SPM |
~20 |
~20 |
~20 |
~20 |
||
|
能力発生位置 |
in |
0.51 |
0.51 |
0.51 |
0.51 |
||
|
ダイハイト |
in |
43.31 |
47.24 |
51.18 |
55.12 |
||
|
スライド調節量 |
in |
19.69 |
19.69 |
23.62 |
23.62 |
||
|
スライド寸法 |
1 |
in |
133.86x86.61 |
133.86x86.61 |
157.48x86.61 |
157.48x86.61 |
|
|
2 |
145.67x86.61 |
145.67x86.61 |
169.29x86.61 |
169.29x86.61 |
|||
|
3 |
157.48x86.61 |
157.48x86.61 |
181.10x86.61 |
181.10x86.61 |
|||
|
4 |
169.29x86.61 |
169.29x86.61 |
192.91x86.61 |
192.91x86.61 |
|||
|
ボルスタ寸法 |
1 |
in |
133.86x86.61 |
133.86x86.61 |
157.48x86.61 |
157.48x86.61 |
|
|
2 |
145.67x86.61 |
145.67x86.61 |
169.29x86.61 |
169.29x86.61 |
|||
|
3 |
157.48x86.61 |
157.48x86.61 |
181.10x86.61 |
181.10x86.61 |
|||
|
4 |
169.29x86.61 |
169.29x86.61 |
192.91x86.61 |
192.91x86.61 |
|||
|
ボルスタ厚さ |
in |
11.81 |
11.81 |
11.81 |
11.81 |
||
|
サイドオープニンク |
固定式ボルスタ |
FB × UD |
in |
78.74x39.37 |
78.74x43.31 |
78.74x47.24 |
78.74x51.18 |
|
ムービングボルスタ(前後) |
78.74x39.37 |
78.74x43.31 |
78.74x47.24 |
78.74x51.18 |
|||
|
ムービングボルスタ(左右) |
98.43x47.24 |
98.43x51.18 |
98.43x55.12 |
98.43x59.06 |
|||
|
最大上型懸垂質量 |
LBS |
24250 |
28660 |
33069 |
44092 |
||
|
供給空気圧力 |
PSI |
71 |
71 |
71 |
71 |
||
|
作業面高さ |
固定式ボルスタ |
in |
29.13 |
29.13 |
29.13 |
29.13 |
|
|
ムービングボルスタ |
|||||||
|
ダイクッション |
型式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
シリンダ方式 |
||
|
能力 |
U.S. ton |
165 |
220 |
264 |
330 |
||
|
ストローク長さ |
in |
8.66 |
8.66 |
8.66 |
9.84 |
||
|
高さ調節量 |
in |
8.66 |
8.66 |
8.66 |
9.84 |
||
|
ダイクッションパッド面積 |
1 |
in x in |
114.17x59.06 |
114.17x59.06 |
137.80x59.06 |
137.80x59.06 |
|
|
2 |
125.98x59.06 |
125.98x59.06 |
149.61x59.06 |
149.61x59.06 |
|||
|
3 |
137.80x59.06 |
137.80x59.06 |
161.42x59.06 |
161.42x59.06 |
|||
|
4 |
149.61x59.06 |
149.61x59.06 |
173.23x59.06 |
173.23x59.06 |
|||
** SDE4-800-1用ダイクッション能力は1000kNのみ。
※ 仕様・規格は予告無しに変更することがあります。ご了承下さい。
サーボプレス機製品の紹介
サーボプレス機_スプリングバック抑制(Spring Back Control)
サーボプレス_深絞り加工(Deep Drawing)
サーボプレス機_精密ブランキング(Fine Blanking)

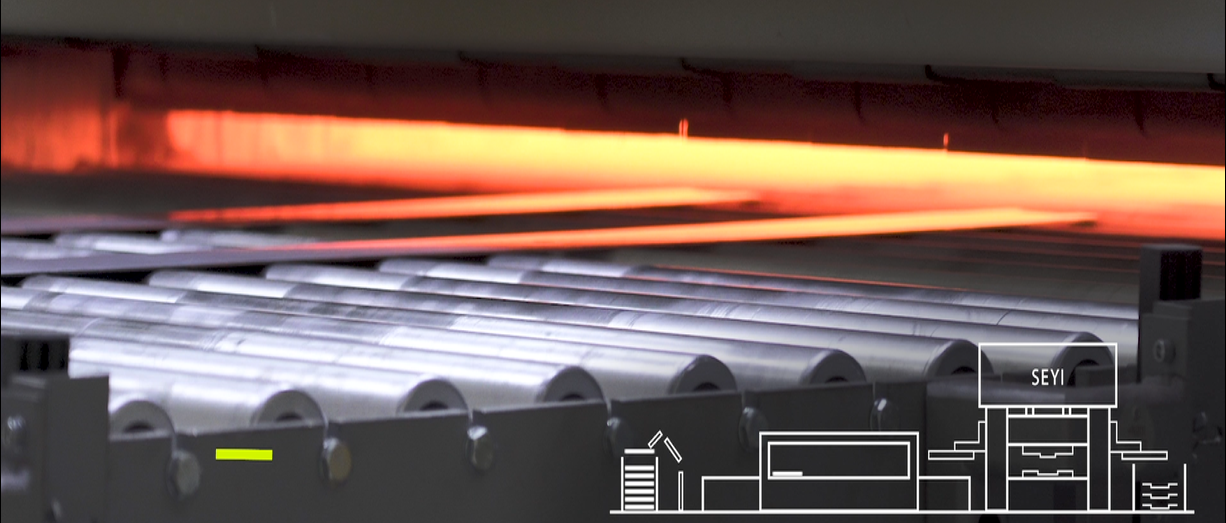

ホットスタンピング X サーボプレス
